【明慧网2005年3月30日】闭路电视监控系统是对人们无法或不可能直接、即时观察的场所,提供一种实时、形象、真实的反映被监控对象的画面,作为即时处理或事后分析的一种手段,现在在大陆被中共用来监视、抓捕法轮功学员。故整理此文供大家参考。

系统组成

闭路电视监控系统集成了预防、监视、控制取证和管理等功能,从逻辑上可分为:前端、传输、后端三大部分。

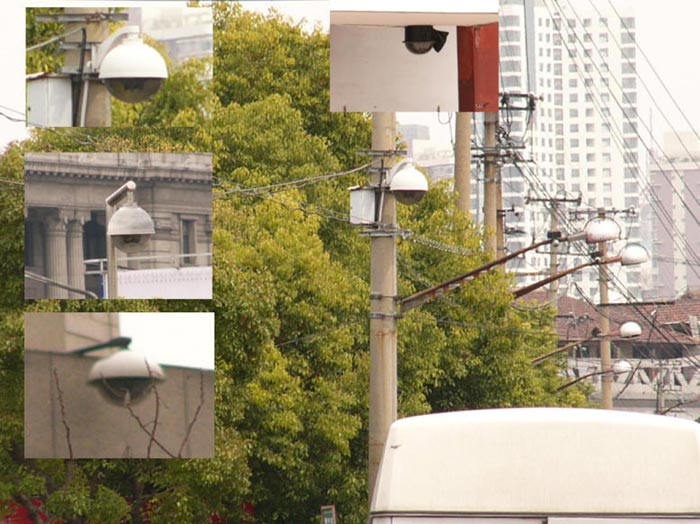

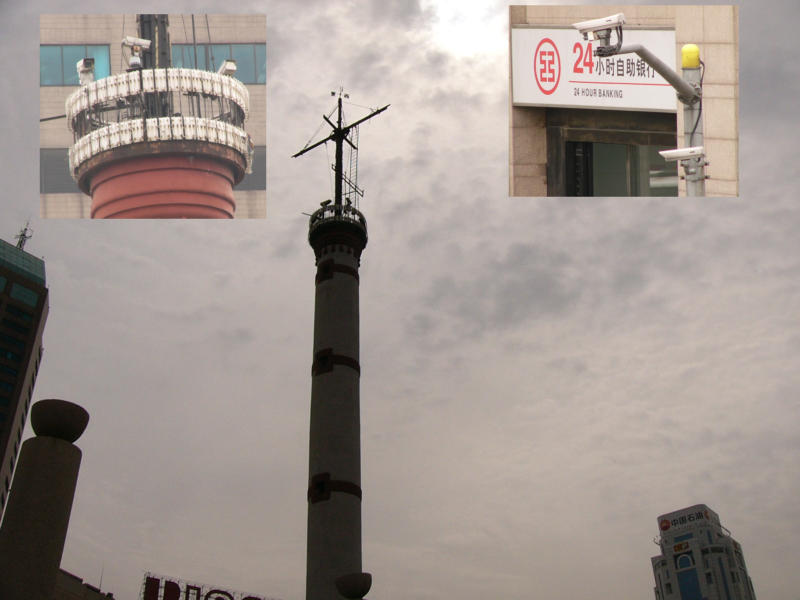

1.前端部分由摄像机、镜头、防护罩、安装支架、云台、解码器等组成,主要用于对公共区域、重点区域进行摄像,并将视频信号传送到后端进行处理。

2.传输部分由视频同轴电缆、电源线、控制线等组成,用于将前端信号传至后端,并为前端摄像机和解码器提供电源和控制信号。

3.后端部分由视频画面处理器、录像机、矩阵切换主机、控制键盘、监视器等组成,对前端传送的视频信号进行分割、处理、记录和控制,完成监视、控制、记录等防范和管理功能。

设备简介

■摄像机
摄像机是将现场图像变成视频电信号的设备。

■镜头
镜头是将被观察目标的光像聚焦于CCD成像器件上的元件,根据作用不同可分为常用镜头,特殊镜头(广角镜、针孔镜头等)两类。

■云台
云台是控制现场摄像机的设备,其控制的主要功能有:摄像机的上、下、左、右旋转、镜头的变焦、接收报警输入、产生报警输出等。

■监视器
监视器是将现场信号重新显示的设备,作为监控系统的输出部分,是整个系统的重要组成,所以正确选择监视器是影响系统整体效果及可靠性的关键环节。

■矩阵切换器
矩阵切换器是系统的核心部件,其主要功能有:
1)图像切换,将输入的现场信号切换至输出的监视器上,实现用较少的监视器对多处信号的监视。
2)控制现场,可控制现场摄像机、云台、镜头、辅助触点输出等。
3)RS-232通信,可通过RS-232标准端口与计算机等通讯。
4)可选的屏幕显示,在信号上叠加日期、时间、视频输入编号、用户定义的视频输入或目标的标题、报警标题等以便监视器显示。
5)通用巡视及成组切换,系统可设置多个通用巡视多个成组切换。
6)事件定时器,系统有多个用户定义时间,用以调用通用巡视到输出。
7)口令和优先等级,系统可设置多个用户编号,每个用户编号有自己的密码,根据用户的优先等级来限制用户使用一定的系统功能。

■图像处理器
图像处理器是将多路视频信号合成,以便录像和监视的设备。

■录像机
录像机是监控系统的记录和重放装置,根据其录制时间可有24、36、48、72等多种规格,目前利用电脑硬盘进行数字录像已成为趋势。

系统主要功能:

■摄影机全天候监视。
■监视时可同步监听现场情况。
■采用地图化报警布防,可分区设置每个报警点警戒/撤防。
■摄像机和报警探测器联动,一旦有人闯入,自动切换摄像机。
■报警时可自动起动录像机及高音警号。
■图像内容变化,即可自动报警,联动相应的报警输出。
■对抓拍图像或录像带信号进行图像增强和锐化,勾画出人物轮廓,增强信息,做更高水平的监视后处理。
■模块化结构可扩展摄像机和监听头。
■对现场进行远程监视/监听,不用派人去,即可检查现场,提高管理水平。

闭路电视监控系统案例
■北京电视台闭路电视监控系统( 28个摄像头)
■昆明市昆交会闭路电视监控系统( 168个摄像头)
■北京当代商城闭路电视监控系统设计(60个摄像头)
■广州天河购物城闭路电视监控系统(100个摄像头)
■天津港务局闭路电视监控系统(40个摄像头)
■广州花园酒店闭路电视监控系统改造工程(20个摄像头)

近期正在试用项目:
■颐和园闭路电视监控系统(试用系统,3个摄像头)
■北京故宫博物院闭路电视监控系统(试用系统,2个摄像头)

近期正在洽谈项目:
■天安门广场闭路电视监控系统(投标规模约50个摄像头)
