EPSON CX5100多功能机连供系统安装实例（图）

【明慧网2004年5月29日】（EPSON CX5100多功能机安装实例，用原墨盒改改不好易出问题，不建议。）

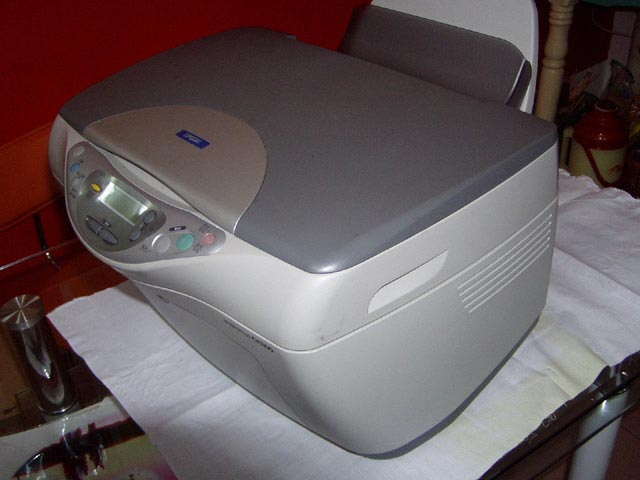

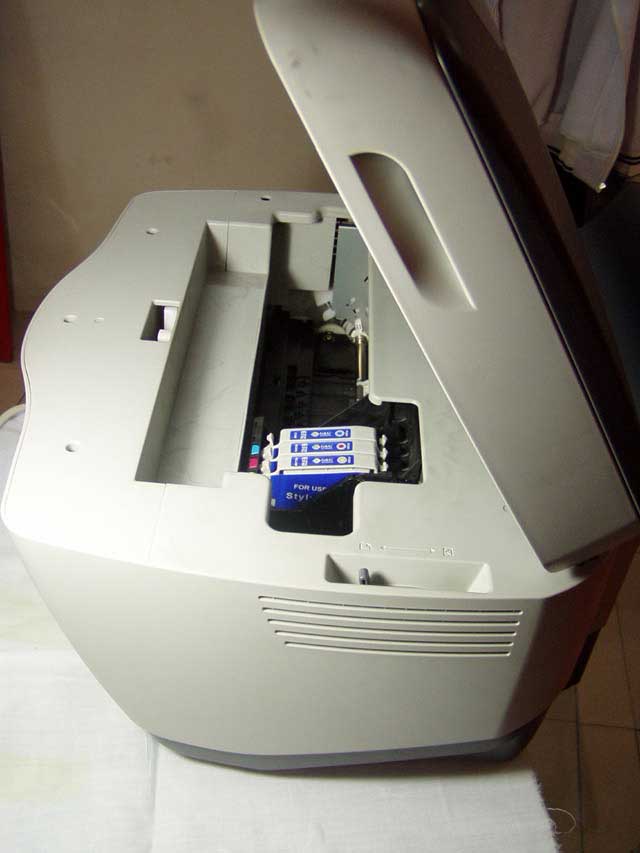

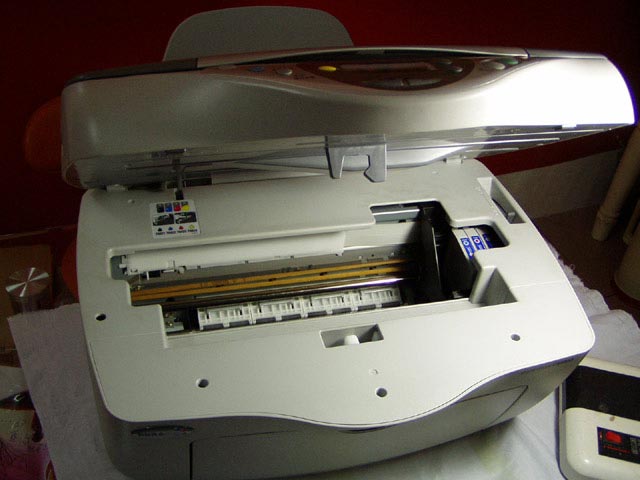

这是一台EPSON CX5100多功能机

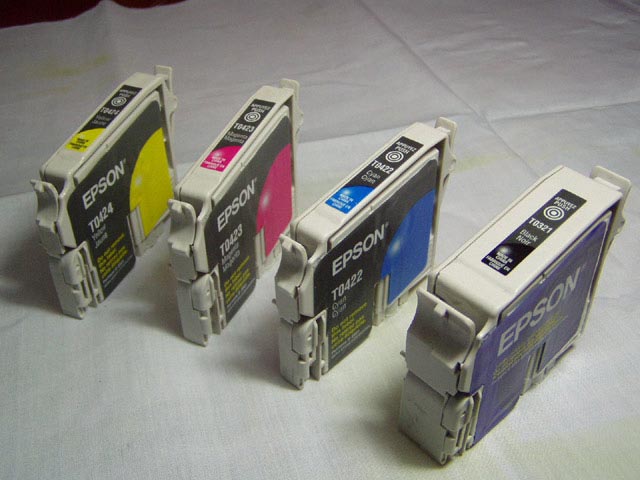

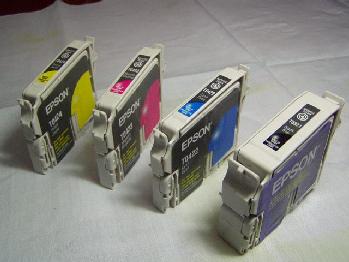

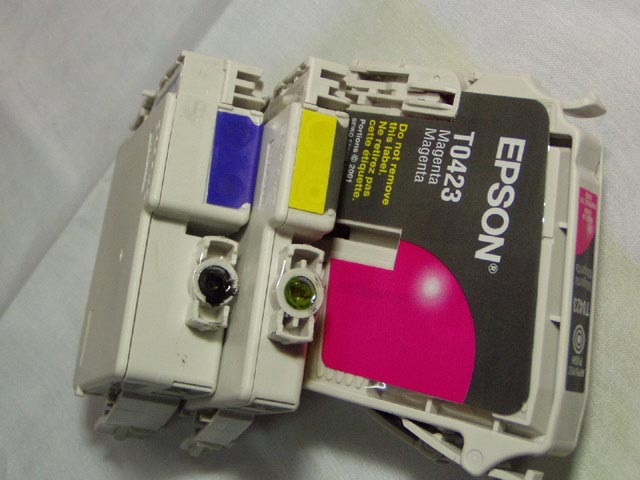

4色原装墨盒，分别是T0424、T0423 、T0422、 T0321（黑），其中彩色墨盒适用于C82、CX5100,.黑色墨盒适用于C80、CJ100和CX5100

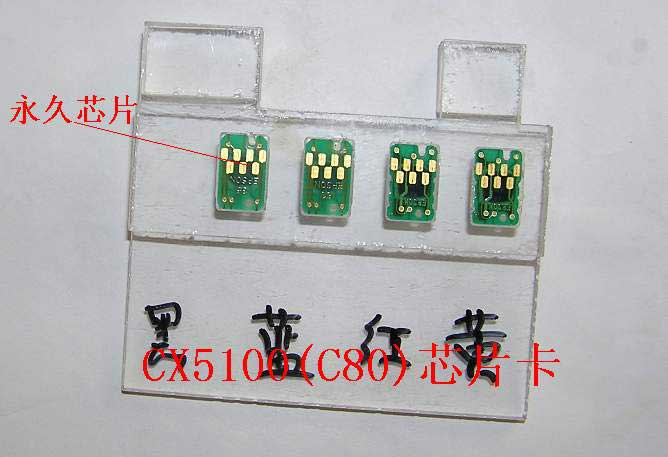

我们专用芯片卡和永久芯片：

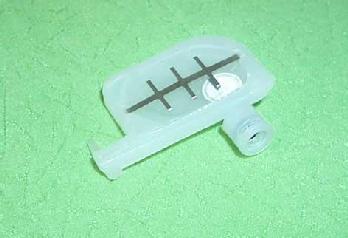

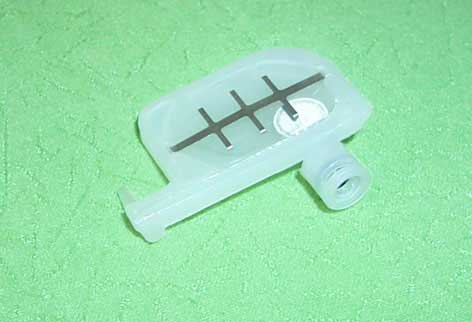

专用内置墨盒：

只抽进一半墨水，不然会甩墨。

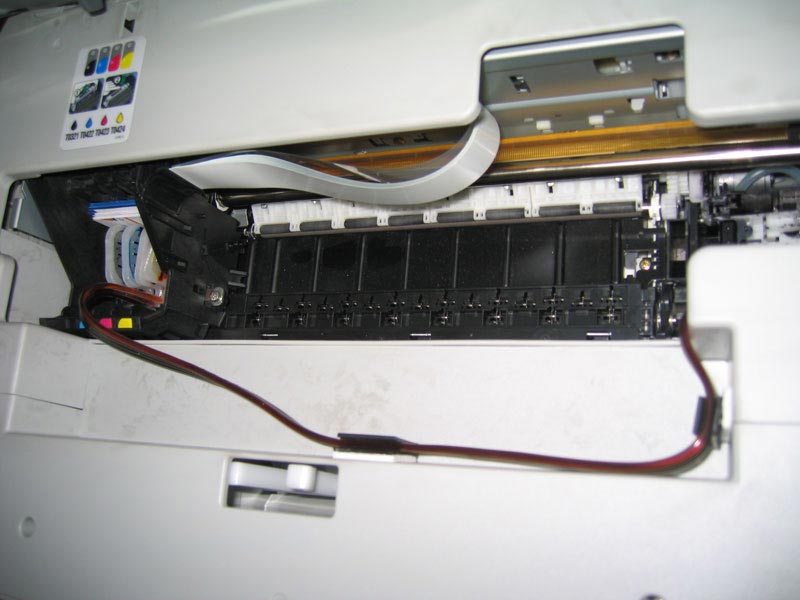

这是我们专用的内置墨盒，安装内走线。

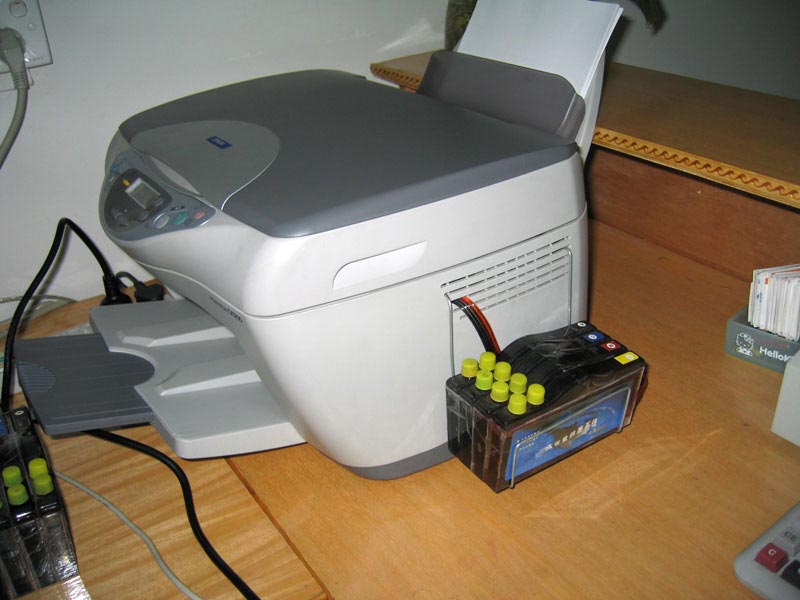

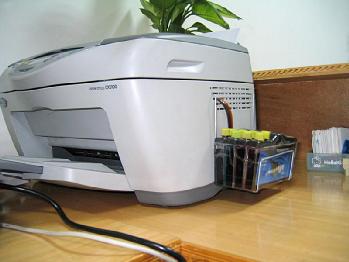

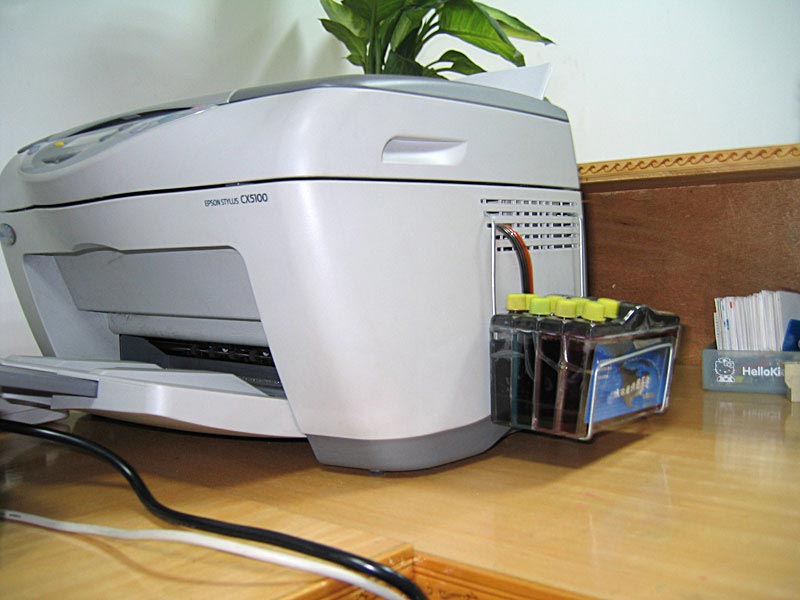

整体外观如下：

在安装新的连供系统以前一定要清洗，因为是换了染料墨水，以前是颜料墨水，不洗会堵头。

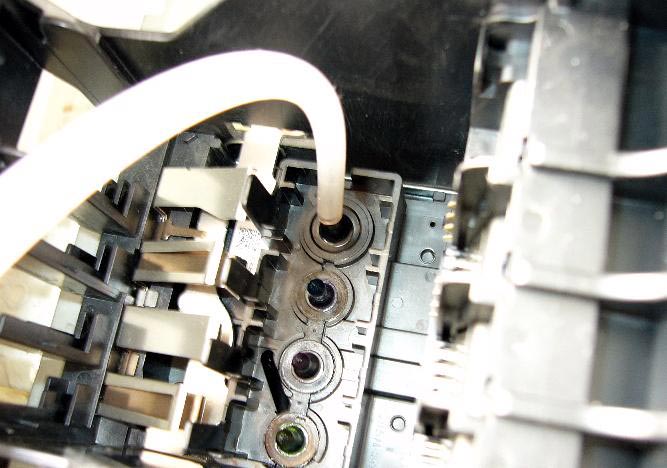

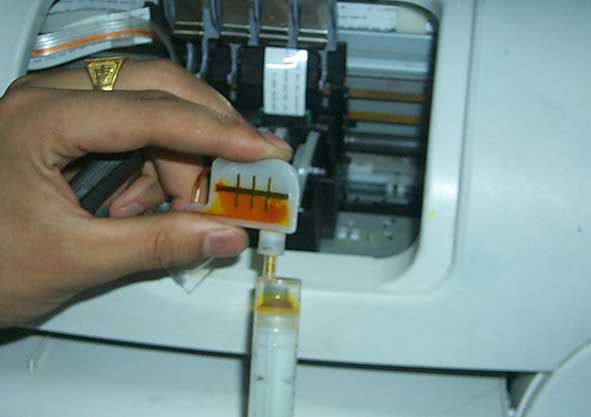

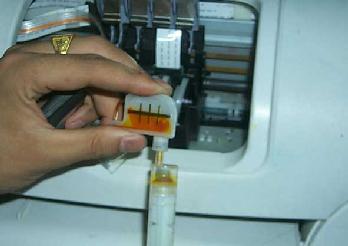

用简易清洗器吸入10ML纯净水插入吸墨柱中先抽出墨水后，然后缓慢打入纯净水：要反复一两次，如果以前使用时间长一定要多洗两次。查看一下以前清洗喷头的文章。（关于建小资料点中的相关建议有详述）

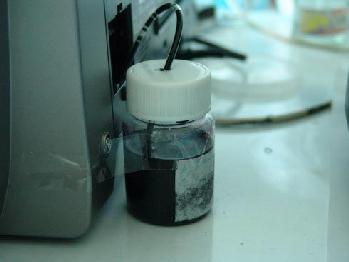

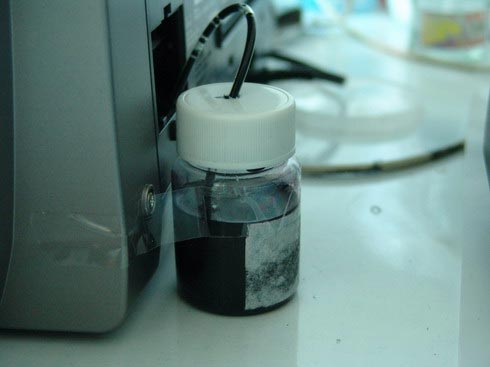

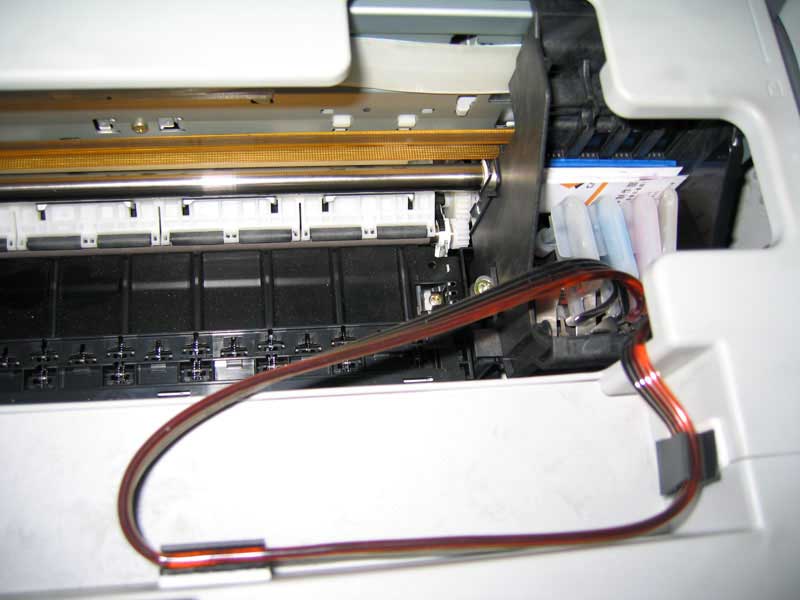

排墨管导出

安装一定要认真细致，不能马马虎虎。外盒与打印机一定要放在同一水平线上，不能刻意升高或者降低外盒的高度。使用中一定要把平衡外盒的加墨口旋紧，进气口旋松（或者打开进气口）。

这样一套价格在140-180之间较合理(含4片永久芯片，不含墨水），视地区而定。如果不太好买可以邮购一套，或是买一套赛诺的无海绵墨盒，别的品牌经实践不好用（老是漏墨）。到网上用关键词cx5100搜索一下，这样的连供很多。建议改成连供后使用染料墨水，便宜而且不堵头。cx5100原装是颜料墨水。另外我查了一下，cx5100的实际打印速度不如佳能一体机，造成同修的不便之处请原谅，但打印速度肯定比复印速度要快，请同修再自己调整一下。
